Hier ist die Gesammtansicht des Spundventils mit angeschlossenem Edelstahl Fass zu sehen.

Die Rückschlagventile des CO2 Anschlusses des Zapfkopfes wurden durch Dichtungsgummis für Bierflaschen ersetzt. So kann das Überschüssige CO2, welches bei der Nachgärung entsteht abgführt werden.

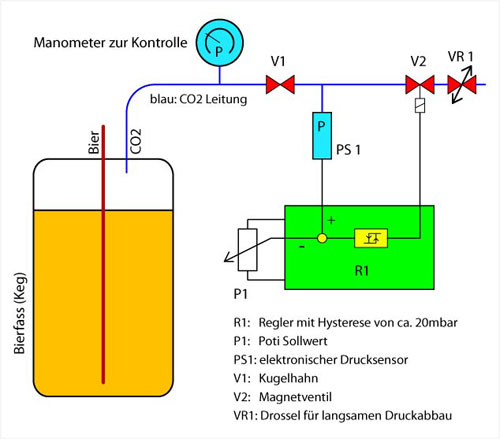

Hier ist das Pinzipschaltbild des Spundventils zu sehen.

Der Druck im Bierfass wird mit dem Drucksensor PS1 gemessen, mit dem an P1 eingestellten Sollwert verglichen und bei Bedarf mit V2 solange abgelassen, bis der eingestellte Sollwert unterschritten ist.

Spundventil Gehäuse

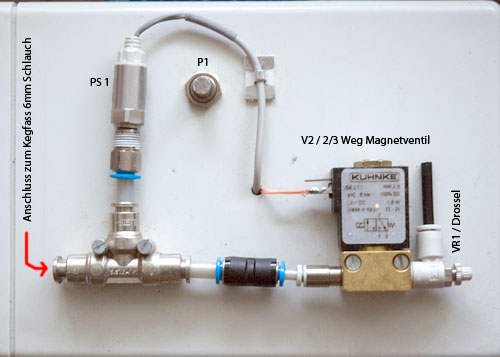

Hier sind die Pneumatikelemente des Spundventils zu sehen.

Spundventil Elektronik

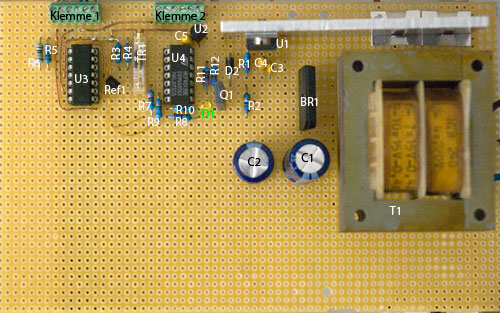

Die Elektronik des Spundventils ist auf einer Lochraster Platine aufgebaut. Eine Platine hab ich nicht entwickelt, da ich erst mal nur einen Prototyp aufgebaut habe.

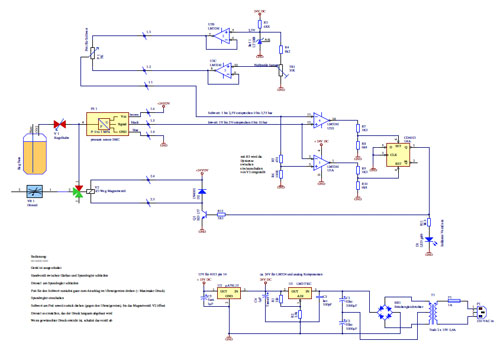

Spundventil Schaltplan

Ein Klick auf das Bild öffnet ein PDF File mit dem Schaltplan.
